Descripción

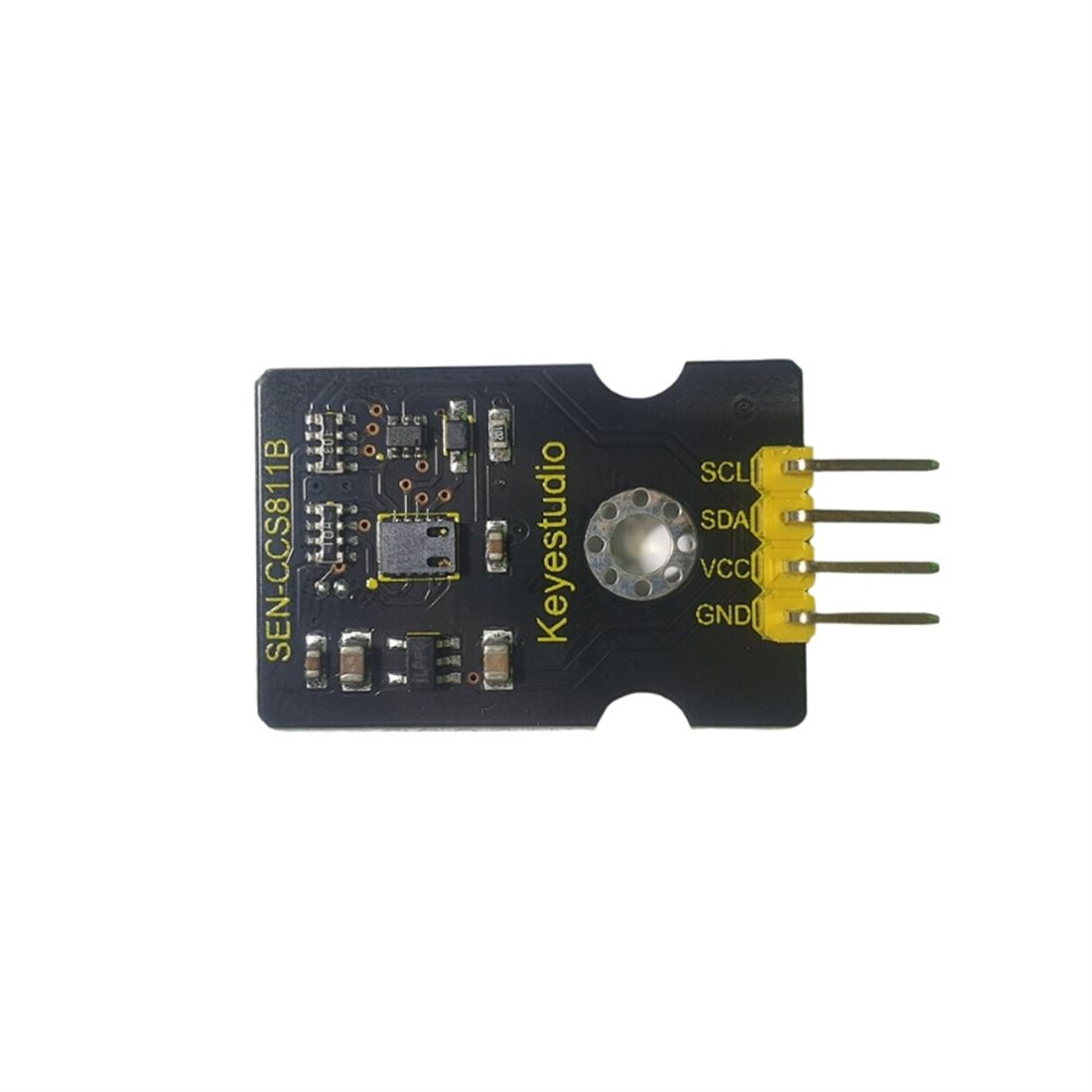

El sensor de calidad del aire de Keyestudio CCS811 utiliza principalmente el chip CCS811B. Es un sensor de gas digital en miniatura de ultra baja potencia que puede detectar una amplia gama de compuestos orgánicos volátiles (TVOC), incluidos los niveles equivalentes de dióxido de carbono (eCO2) y óxido de metal (MOX).
El dióxido de carbono equivalente (eCO2) se mide en el rango de 400 a 8192 ppm (partes por millón), y varios compuestos orgánicos volátiles (TVOC) varían de 0 a 1187 ppb (partes por billón).
Al mismo tiempo, el sensor viene con un termistor de precisión de 10K 1% NTC, que se puede utilizar para probar la temperatura específica en el medio ambiente.
¿Para qué podemos utilizar el Sensor CCS811 de eCO2 y TVOC?
Gracias a estas características, este módulo resulta muy versátil para proyectos de robótica educativa y experimentación STEAM, como por ejemplo:
-
Estaciones meteorológicas escolares: los estudiantes pueden construir un sistema completo que mida no solo la temperatura y la humedad, sino también la calidad del aire en el aula o en el patio del colegio.
-
Robots móviles exploradores: integrando el sensor en un robot autónomo para que se desplace y registre los niveles de CO₂ y TVOC en distintas zonas, generando un mapa de la calidad del aire.
-
Proyectos de domótica educativa: utilización del sensor para activar ventiladores o sistemas de ventilación cuando los niveles de CO₂ superan un umbral determinado.
-
Simulación de “ciudades inteligentes”: empleando varios sensores en mini estaciones distribuidas en un aula o feria educativa, los alumnos pueden representar cómo una smart city monitoriza y responde a la contaminación.
-
Control en invernaderos escolares o huertos urbanos: combinar el sensor con actuadores (ventiladores, sistemas de riego o ventanas automáticas) para mantener condiciones óptimas de cultivo.
-
Proyectos de ciencia ciudadana: los estudiantes pueden construir cajas portátiles con el sensor para recolectar datos sobre la calidad del aire en diferentes zonas de su localidad y luego analizarlos en mapas digitales.
-
Integración con plataformas IoT: conexión del sensor a microcontroladores como Arduino, ESP32 o Raspberry Pi para enviar los datos a la nube y visualizarlos en paneles en tiempo real (ej. ThingSpeak, Blynk).
-
Aplicaciones en salud y bienestar: diseño de prototipos educativos que alerten sobre una mala ventilación en espacios cerrados, fomentando hábitos saludables en el aula.
Especificaciones técnicas
- Voltaje de trabajo: DC 5V
- Potencia máxima: 46 mW
- Rango de medición de eCO2: 400-8192 ppm
- Rango de medición de TVOC: 0 a 1187 ppb
- Temperatura de trabajo: -25 ~ + 65 °C
- Interfaz: 7 pines (paso de 2,54 mm)
- Diámetro del orificio de posicionamiento: 3 mm
- Dimensiones: 30 * 20 mm
- Atributos ambientales: ROHS
Características
Para fijarlo a otros dispositivos, el sensor viene con un orificio de posicionamiento con un diámetro de 3 mm.
Más información del producto

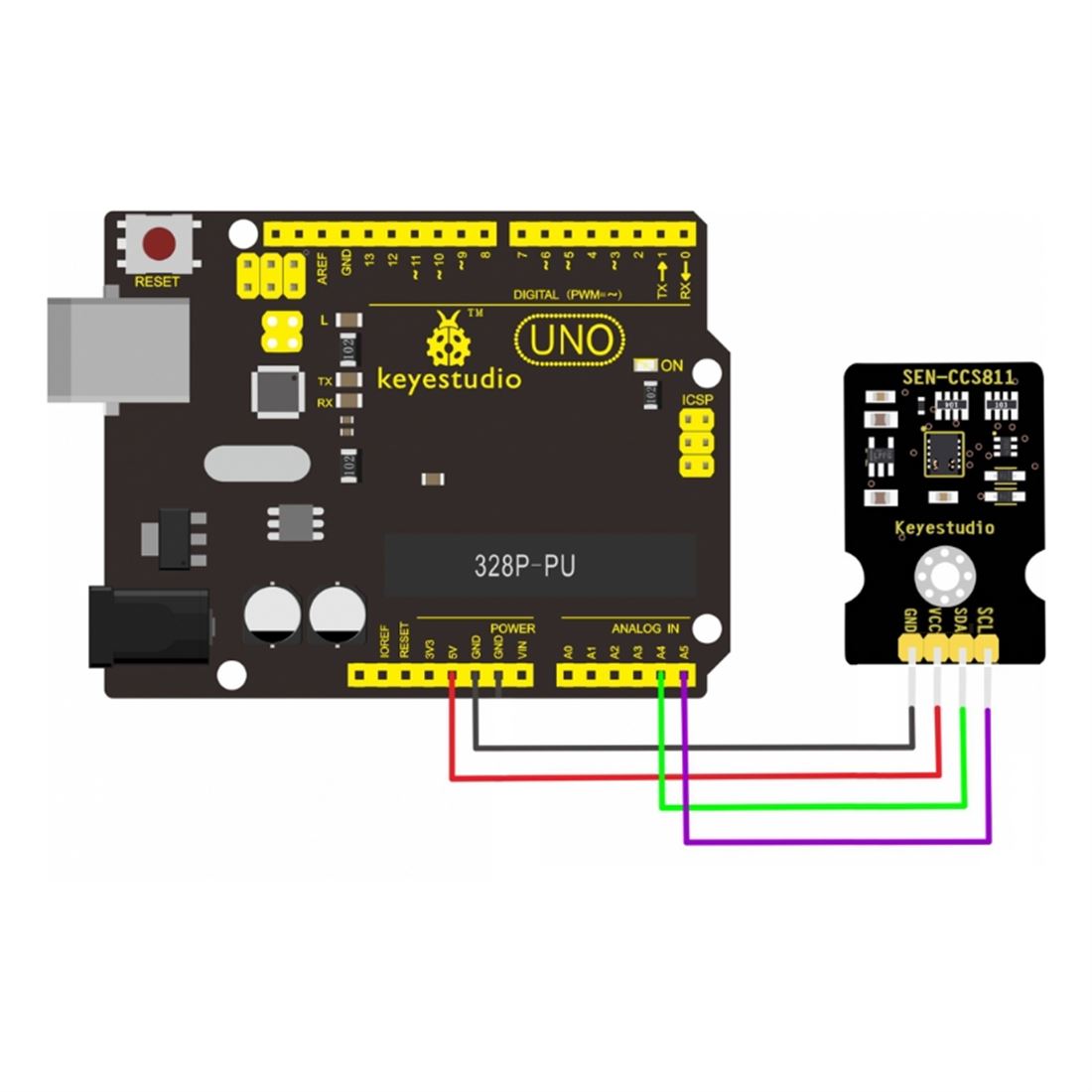

Esta versión del módulo sólo tiene comunicación I2C
